Tagliatubi laser a fibra

Caratteristiche della tagliatubi laser a fibra:
1. La parte anteriore e posteriore adottano un design di bloccaggio a doppio mandrino pneumatico. Il mandrino posteriore è dotato di un dispositivo di soffiaggio per ridurre i detriti sulla parete del tubo durante il taglio. La forza di serraggio è regolabile per adattarsi a carichi diversi, prevenire la deformazione del morsetto del tubo sottile e garantire che il morsetto del tubo spesso sia saldo.
2. Con il sistema di carico e scarico completamente automatico, consente di risparmiare sui costi di manodopera, ridurre il carico di lavoro degli operatori e migliorare l'efficienza produttiva.
3. Funzionamento semplice, controllo remoto di taglio, foratura, spostamento, calibrazione ed emergenza



La tagliatubi laser a fibra è un prodotto molto apprezzato e più venduto-che è stato sviluppato e prodotto internamente-. Questa serie si è guadagnata la reputazione di scelta preferita nel settore della lavorazione dei tubi metallici, offrendo potenza di taglio eccezionale, prestazioni di taglio "volante" ad alta-velocità, bassi costi operativi e stabilità impressionante, il tutto offrendo al tempo stesso una qualità di lavorazione di alto livello-. La sua versatilità lo rende perfetto per una varietà di applicazioni.

Progettata pensando alla sicurezza, la macchina è dotata di una copertura in lamiera completamente chiusa e di componenti di sicurezza come gli interruttori di protezione delle porte, garantendo sicurezza e chiara visibilità per prestazioni migliorate. Il laser a fibra incorpora un design modulare a semiconduttore con ridondanza-incorporata, che lo rende in grado di funzionare 24 ore su 24, 7 giorni su 7 per supportare le esigenze della produzione industriale continua.

È adattabile al taglio di tubi rotondi, quadrati, ovali e di forma personalizzata-, rendendolo la soluzione ideale per una vasta gamma di esigenze dei clienti.











Macchina completa di tagliatubi laser a fibra



Composizione del prodotto:La macchina da taglio laser a fibra HJZ-1500/2000W-TB è un set completo di apparecchiature per il taglio laser che integra ottica, meccanica ed elettronica. È composto da laser a fibra, refrigeratore d'acqua, testa di taglio in fibra, macchina utensile da taglio, sistema di trasmissione, sistema di controllo, sistema di aria e acqua, sistema di tiraggio dell'aria e altri componenti funzionali.



Forma strutturale:la macchina da taglio adotta una struttura a piattaforma per il fissaggio del pezzo, lo spostamento del portale e il lavoro interattivo. Si tratta di una macchina per il taglio laser CNC con collegamento a due-assi e controllo a tre-assi, in cui il collegamento degli assi X e Y realizza un avanzamento di taglio planare e l'asse Z flotta per seguire la superficie del pezzo da lavorare.



Azionamento di guida: i tre alberi a controllo numerico sono guidati da coppie di guide rotanti; Gli assi X e Y sono azionati dal servomotore CA Panasonic in Giappone per alimentare la coppia di cremagliere, in cui l'asse X è a doppio azionamento a portale; L'asse Z utilizza un servomotore CA per azionare la coppia di viti a ricircolo di sfere per l'alimentazione. Il servomotore CA, la coppia di viti a ricircolo di sfere, la coppia di guide rotanti, il riduttore e la coppia di cremagliere sono tutti marchi famosi importati.









Introduzione delle caratteristiche della macchina utensile per taglio tubi laser a fibra:

La macchina adotta una struttura a portale mobile, una cremagliera ad alta precisione e una guida lineare, trasmissione stabile, alta velocità e alta precisione.

Il basamento del tornio adotta una struttura di saldatura integrale, esegue lavorazioni di sgrossatura, esegue lavorazioni di finitura e quindi esegue un trattamento di invecchiamento dovuto alle vibrazioni, che può eliminare completamente lo stress di saldatura e lavorazione, ha una buona rigidità ed elevata precisione, può rimanere invariato dopo un uso a lungo termine- e migliora notevolmente la velocità di risposta durante il movimento e la stabilità del basamento del tornio.

X, Y e l'asse adottano servomotori ibridi, con alta precisione, alta velocità di rotazione, coppia elevata, grande inerzia e prestazioni stabili e durevoli. L'asse Z adotta il servo Panasonic importato.

Viene adottato lo speciale sistema di controllo numerico per la macchina da taglio laser a fibra ottica basato sul sistema operativo Windows, che integra molti moduli funzionali speciali per il controllo del taglio laser, con funzioni potenti, buona interfaccia uomo-macchina e funzionamento semplice.

console: viene adottato il design della console integrata. L'area funzionale principale è divisa in tre blocchi: lo strato superiore è un computer e un software di controllo del taglio, lo strato intermedio è un sistema di controllo e lo strato inferiore è un laser e un personal computer industriale. Design indipendente completamente chiuso, dotato di speciale raffreddatore ad aria industriale, per garantire la pulizia e la temperatura all'interno del quadro elettrico. Garantire il funzionamento stabile e a lungo termine dell'apparecchiatura-.







Specifiche
Nome del prodotto	Tagliatubi laser a fibra
Modello	HJZ-TAGLIO
Lunghezza effettiva di taglio del tubo	6m
Tipo laser	Laser a fibra
Massima accelerazione di elaborazione	0.8G
Velocità di taglio massima	Maggiore o uguale a 60R/Min
Ripeti la precisione di posizionamento del piano di lavoro	±0,02 mm/m
Gamma effettiva di taglio di tubi tondi	Diametro 20-160 mm
Qualità del raggio	＜0,373 mrad
Lunghezza d'onda del laser	1070 nm
Formato di supporto	PLT, DXF, BMP, AI
Formazione	Offriamo video di formazione VCD per ingegneri di facile apprendimento, installazione e formazione all'estero. È inoltre disponibile.
Garanzia	2 anni di garanzia per la sorgente laser in fibra. 12 mesi di garanzia per la macchina da taglio laser



Quali sono i vantaggi della tagliatubi laser a fibra?

1. Elevata precisione di taglio e buona qualità
Il taglio laser utilizza un raggio laser ad alta-energia-densità, che rende il taglio liscio e piatto, con una piccola zona-influenzata dal calore e quasi senza bave. La precisione di taglio può raggiungere ±0,1 mm, soddisfacendo le esigenze di elaborazione ad alta-precisione.
La qualità del taglio è buona e può essere utilizzata direttamente per la saldatura e l'assemblaggio, riducendo le successive fasi di lavorazione.
2. Velocità di taglio elevata ed alta efficienza
La velocità di taglio della macchina per il taglio laser di tubi è molto superiore a quella dei metodi di taglio tradizionali, che è particolarmente adatta alla produzione di massa e migliora notevolmente l'efficienza produttiva.
Può realizzare tagli automatici continui, supportare il carico e lo scarico automatico, risparmiare manodopera e aumentare la capacità produttiva.

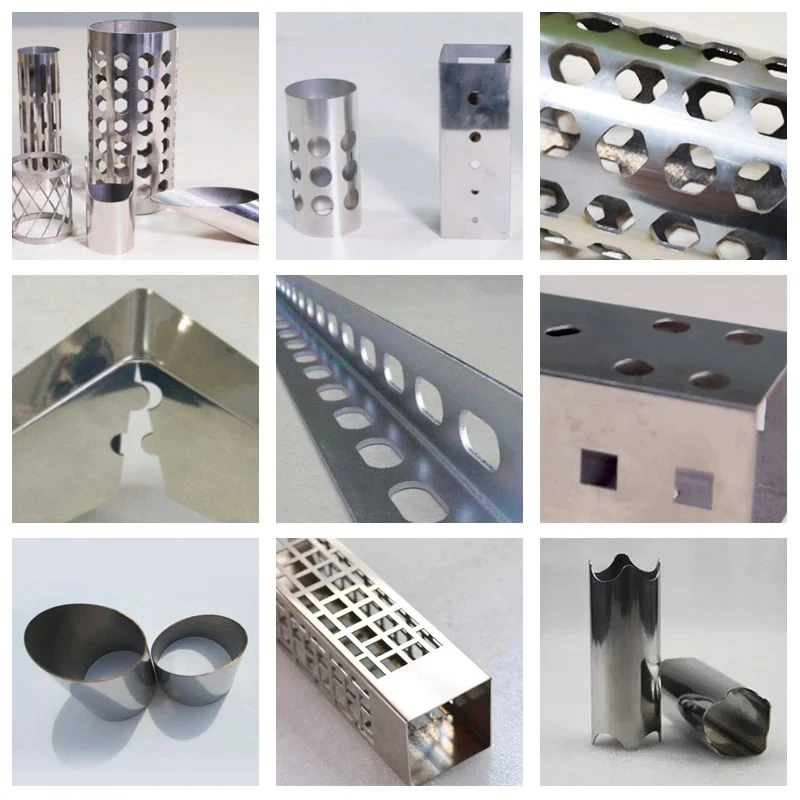

3. Ampia gamma di tipi di tubi applicabili
Può tagliare vari tubi metallici, tra cui:
tubi tondi
tubi quadrati
tubi rettangolari
tubi ellittici
tubi a forma speciale- (come tubi a forma di D-, acciai per canali, ecc.)
Supporta la lavorazione di tubi con diversi spessori e diametri di parete e presenta una forte adattabilità.
4. Forme di taglio flessibili e supporto per grafica complessa









Qual è l'applicazione della tagliatubi laser a fibra?

Mobili metallici: lavorazione su misura di sedie, tavoli, mensole e altri mobili in tubo.

Produzione automobilistica: taglio di tubi come tubi di scappamento di automobili, telai e parti strutturali.

Attrezzature fitness: lavorazione di parti strutturali in tubo metallico come tapis roulant e cyclette.

Decorazione architettonica: lavorazione di tubi metallici quali ringhiere, corrimano, infissi.

Attrezzature meccaniche: lavorazione di parti di carpenteria metallica come cremagliere, staffe e sistemi di tubazioni.

Settore aerospaziale: taglio di tubi metallici ad alta-precisione per soddisfare severi requisiti di tolleranza.

Artigianato e decorazione: lavorazione personalizzata di opere in metallo.









Perché scegliamo la taglierina per tubi laser a fibra?



1. ​​Migliorare la qualità e l'efficienza della lavorazione​​

2. ​​Adattarsi ad esigenze produttive diversificate e personalizzate​​

3. ​​Ridurre i costi di produzione​​

4. ​​Migliorare il livello tecnico dell'azienda e la competitività sul mercato​​

5. ​​Ridurre le successive fasi di lavorazione​​







Wuhan HJZ Laser Technology Co., ltd produce principalmente macchine laser. compresa la macchina per marcatura laser, la macchina per la pulizia laser, la saldatrice laser e la macchina per il taglio laser. Benvenuto all'inchiesta da parte nostra.
