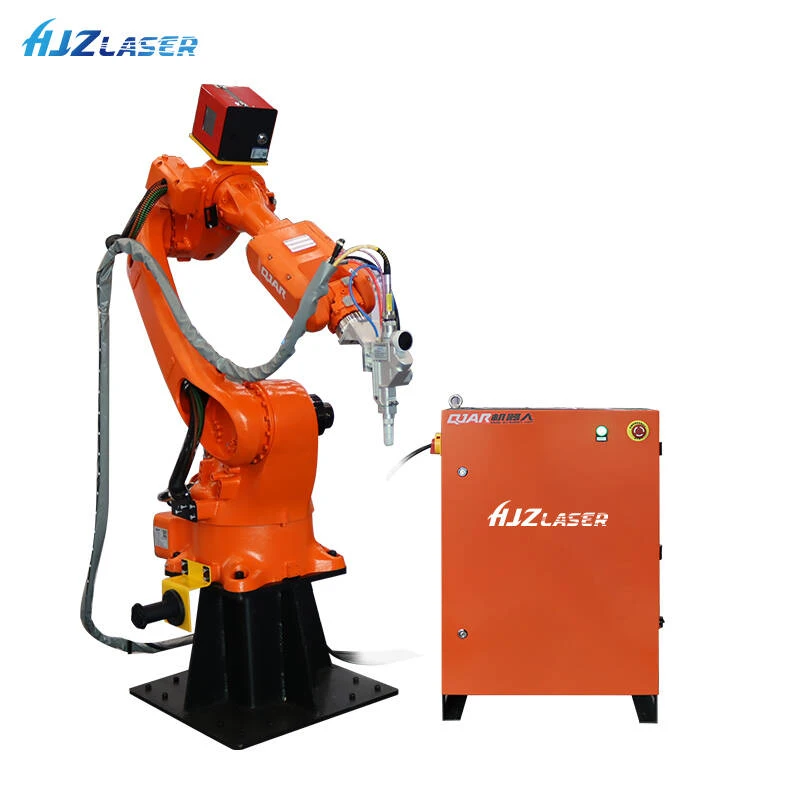

Sistema di elaborazione laser robotizzato della macchina laser HJZ

Le macchine laser dotate di bracci robotici sono una delle tecnologie chiave per ottenere una produzione intelligente-di fascia alta. Superano i limiti delle macchine utensili tradizionali e forniscono flessibilità ed efficienza in termini di costi-senza precedenti per la lavorazione laser di pezzi tridimensionali grandi e complessi-, diventando un tipico rappresentante dell'era Industrial 4.0.

Corpo robotico

Tipo: in genere viene utilizzato un robot articolato a sei-assi, che fornisce movimento flessibile con sei gradi di libertà.

Marche: Fanuc, Kuka, ABB, Yaskawa, ecc.

Requisiti: sono richieste elevata ripetibilità e precisione della traiettoria.

Laser

Tipologia: Selezionata in base al processo di lavorazione.

Laser a fibra: utilizzato per saldatura, taglio, pulizia e rivestimento.

Laser a fibra pulsata: utilizzato per la marcatura fine e la pulizia.

Metodo di trasmissione: il laser è collegato alla testa di lavorazione tramite una fibra di trasmissione, separando fisicamente il robot dalla sorgente laser.

Testa di lavorazione laser robotizzata

E' il "terminale di esecuzione" del sistema ed integra:

Gruppo lenti di collimazione/focalizzazione: focalizza il laser sul pezzo da lavorare.

Sistema di tracciamento capacitivo/laser: fondamentale! Rileva la distanza tra la testa di lavorazione e la superficie del pezzo in tempo reale e regola automaticamente la traiettoria del robot per compensare gli errori di posizionamento tra il pezzo e il robot.

Lente protettiva: impedisce agli schizzi di contaminare i componenti ottici interni.

Sistema di raffreddamento ad acqua: raffredda la testa di lavorazione.

Teste di marcatura/saldatura/pulizia/taglio

Sistema di controllo

Controller robot: controlla la traiettoria del robot.

Controller laser: controlla i parametri del laser come uscita del raggio, potenza e frequenza.

Sistema di controllo integrato: integra profondamente i due assi esterni o EtherCAT, ottenendo una perfetta sincronizzazione del movimento e dell'uscita del raggio.

Software

Software di programmazione offline: come RobotStudio, KUKA.Sim e SprutCAM. Questi consentono di importare un modello di pezzo 3D in un ambiente virtuale e programmare la traiettoria, la postura e i parametri laser del robot, riducendo significativamente i tempi di debug in sito-.

Protezione della sicurezza

Stanza di sicurezza laser/recinzione protettiva: racchiude l'intera cella di lavoro per impedire perdite di radiazioni laser.

Interblocco: garantisce che il laser si arresti automaticamente quando la porta viene aperta.

Nelle applicazioni pratiche, la macchina per la produzione di sabbia laser è ampiamente utilizzata nella sabbia di specchi e superfici metalliche, perforazione, rimozione dello strato di vernice, elaborazione della struttura e altri campi. Ad esempio, può essere ampiamente utilizzato nella produzione di specchi intelligenti, specchi cosmetici e porte per ascensori a specchio. Con il continuo progresso della tecnologia, anche le prestazioni della macchina per la produzione di sabbia laser migliorano costantemente. Laser ad alta potenza, sistemi di controllo più avanzati e algoritmi software intelligenti rendono l'effetto sabbia più fine, efficiente e stabile.

In breve, essendo una tecnologia innovativa per il trattamento delle superfici, la macchina per la produzione di sabbia laser ha portato nuove opportunità e sfide alla moderna produzione industriale. I suoi vantaggi di alta precisione, alta efficienza, protezione ambientale e versatilità lo rendono ampiamente utilizzato e sviluppato in molti campi.

Saldatura laser robotizzata

Applicazioni: carrozzerie di automobili, componenti (come porte e telai), alloggiamenti bianchi di elettrodomestici e telai di attrezzature per il fitness.

Vantaggi: sostituisce la saldatura a punti tradizionale, ottenendo saldature continue, di alta-qualità e completamente automatizzate con resistenza ed estetica eccellenti.

Taglio laser robotizzato

Applicazioni: parti interne di automobili (come tappeti e cruscotti), tubi dalla forma speciale-, modelli architettonici e parti di navi 3D.

Vantaggi: il taglio e la foratura di pezzi stampati in 3D sono possibili senza la necessità di costose macchine da taglio laser 3D a 5 assi.

Pulizia laser robotizzata

Applicazioni: scafi di navi, stampi compositi aerospaziali e lavorazione pre- e post-saldatura di parti saldate di grandi dimensioni.

Vantaggi: rimozione automatizzata di ruggine, vernice e ossido su superfici curve complesse e strutture di grandi dimensioni.

Rivestimento/riproduzione laser robotizzata

Applicazioni: riparazione dell'usura e miglioramento della superficie di alberi di grandi dimensioni, rulli, pale di turbine e pale di escavatori.

Vantaggi: produzione additiva di metalli su superfici curve 3D, ripristino delle dimensioni delle parti e miglioramento delle prestazioni.

Marcatura laser robotica

Applicazione: marcatura di VIN e numeri di serie su pezzi di grandi dimensioni come carrozzerie di automobili e gruppi di motori.

Vantaggio: la marcatura permanente può essere eseguita su qualsiasi superficie curva dopo l'assemblaggio finale.
